Guía técnica de rejilla electroforjada
Rejilla de acero: el piso que aguanta lo que tu planta le exige
Soleras de acero electroforjadas que cargan toneladas, dejan pasar luz y líquidos, y no se pudren ni se resbalan. Aquí está todo lo que necesitas para especificarla bien la primera vez.
- 30.16 mm separación estándar entre soleras
- Hasta 80% de área abierta
- ASTM A123 galvanizado por inmersión
¿Qué es la rejilla de acero?
La rejilla de acero es un panel formado por soleras portantes colocadas de canto y unidas, a intervalos regulares, por barras transversales. La unión se hace por electroforjado: una corriente eléctrica de alta intensidad combinada con presión hidráulica funde la barra transversal dentro de la solera, sin material de aporte. El resultado es una pieza monolítica, sin tornillos ni puntos de soldadura que se agrieten.
Esa geometría le da una relación resistencia-peso difícil de igualar. Las soleras trabajan como pequeñas vigas paralelas y la barra transversal las mantiene alineadas y reparte la carga. Por eso la rejilla se usa donde una placa sólida sería demasiado pesada, acumularía agua o bloquearía la ventilación.
En México, la Rejilla Metelmex es una de las referencias más usadas en proyectos de minería, petroquímica, generación eléctrica y naves industriales.
Tipos de rejilla de acero
El tipo correcto depende del tráfico, el ambiente y el lugar donde se instala.

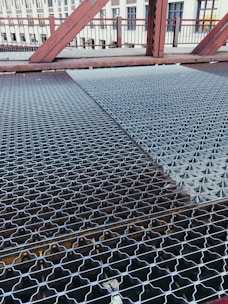

Rejilla dentada antiderrapante
Las soleras llevan muescas en el borde superior. Es la opción indicada para rampas, áreas de lavado, plantas de alimentos, muelles y zonas con aceite o lodo.
Rejilla galvanizada
Cualquier rejilla de acero al carbón puede galvanizarse por inmersión en caliente. Es el acabado obligado a la intemperie, cerca del mar y en procesos químicos.
Rejilla para tráfico pesado
Soleras de mayor peralte y espesor, y barras transversales más cerradas, para soportar montacargas, camiones y equipo móvil en patios y accesos.
Peldaños de rejilla
Escalones fabricados con la misma rejilla, con nariz antiderrapante al frente y placas laterales barrenadas para atornillar a la zanca.
Rejilla para registros y canaletas
Tapas y cubiertas de trinchera a medida, con marco o ángulo de asiento, para drenajes pluviales y canales de proceso.
¿No sabes cuál necesitas? Consulta las líneas de Rejilla Metelmex para cada aplicación.
Cómo se fabrica
Cuatro etapas separan una tira de acero de un panel listo para instalar.
-
Corte de solera
Se corta la solera portante al peralte y espesor especificados, a partir de lámina o barra de acero al carbón.
-
Electroforjado
Las soleras se alinean en la máquina y cada barra transversal se funde en ellas con corriente y presión, sin soldadura de aporte.
-
Corte y fajillado
El panel se corta a medida, se hacen recortes para tuberías o columnas y se suelda la fajilla perimetral que cierra los bordes.
-
Acabado
Se galvaniza por inmersión en caliente, se pinta o se entrega en negro, según el ambiente donde trabajará.
Especificaciones técnicas
Valores de referencia para rejilla de acero electroforjada según la práctica del manual NAAMM MBG 531.
| Característica | Especificación |
|---|---|
| Material | Acero al carbón ASTM A1011 / A36 |
| Peralte de solera | 3/4", 1", 1-1/4", 1-1/2", 1-3/4", 2" y mayores (19 a 51 mm+) |
| Espesor de solera | 1/8", 3/16" y 1/4" (3.2, 4.8 y 6.4 mm) |
| Separación entre soleras | 30.16 mm (1-3/16") a centros, estándar; 23.8 mm (15/16") bajo pedido |
| Barra transversal | Varilla torcida, a cada 101.6 mm (4") o 50.8 mm (2") |
| Designación común | 19-W-4 y 19-W-2 |
| Unión | Electroforjado (resistencia eléctrica + presión) |
| Superficie | Lisa o dentada antiderrapante |
| Acabado | Galvanizado por inmersión en caliente ASTM A123, pintura o negro |
| Bordes | Fajilla perimetral soldada, de carga o de recorte |
| Fijación | Grapas tipo silleta galvanizadas o soldadura a estructura |
| Formatos | Paneles estándar, piezas a medida, peldaños y tapas de registro |
Cómo leer la designación
19-W-4: el primer número es la separación entre soleras en dieciseisavos de pulgada (19/16" = 30.16 mm), la W indica unión soldada (welded) y el último número la separación de las barras transversales en pulgadas.
Antes de comprar
La capacidad de carga depende del claro entre apoyos y de la dirección de las soleras, que siempre deben ir perpendiculares a los apoyos. Revisa la tabla de cargas y las fichas técnicas de Rejilla Metelmex para tu claro.
Dónde se usa la rejilla de acero
Cualquier lugar donde la gente camina, los equipos se apoyan o el agua tiene que escurrir es candidato a rejilla. Estos son los usos más frecuentes en la industria mexicana:
- Plataformas de operación y mantenimiento en plantas industriales
- Pasillos y andadores elevados sobre maquinaria y bandas transportadoras
- Mezzanines y entrepisos en almacenes y naves
- Escaleras de servicio y escaleras marinas
- Tapas de trinchera, registros y canales pluviales
- Muelles, plantas de tratamiento de agua y zonas de lavado
- Minería, petroquímica, refinerías y subestaciones eléctricas
- Fachadas, celosías, parasoles y cercas arquitectónicas
Rejilla Metelmex, fabricada para la industria mexicana
Paneles estándar y a medida, lisos o dentados, galvanizados por inmersión en caliente y listos para instalar en tu obra.
Conocer Rejilla MetelmexPreguntas frecuentes
¿Qué es la rejilla de acero?
Es un panel formado por soleras de acero colocadas de canto y unidas a barras transversales mediante electroforjado. Se usa como piso, pasillo, plataforma, escalón o cubierta de registro porque soporta cargas altas con poco peso y deja pasar luz, aire y líquidos.
¿Qué diferencia hay entre rejilla lisa y rejilla dentada?
La rejilla lisa tiene la cara superior de la solera recta. La dentada lleva muescas en el borde superior que aumentan el agarre, por lo que se recomienda en zonas con aceite, agua, lodo o rampas.
¿Por qué se galvaniza la rejilla de acero?
El galvanizado por inmersión en caliente recubre toda la pieza, incluidas uniones y bordes, con una capa de zinc que la protege de la corrosión durante décadas con mantenimiento mínimo.
¿Qué significa la designación 19-W-4?
Indica una separación de 19/16" entre soleras (30.16 mm a centros), unión soldada (W, welded) y barras transversales a cada 4" (101.6 mm). Es la configuración más común en rejilla industrial.
¿Cómo elijo el peralte de la solera?
Depende del claro libre entre apoyos y de la carga que pasará: peatonal, montacargas o vehicular. A mayor claro o carga, mayor peralte y espesor. Lo correcto es revisar la tabla de cargas del fabricante para tu claro.
¿Se puede fabricar rejilla de acero a la medida?
Sí. Se fabrica en paneles estándar o cortada a medida, con recortes para tuberías y columnas, fajilla perimetral y peldaños para escalera.
